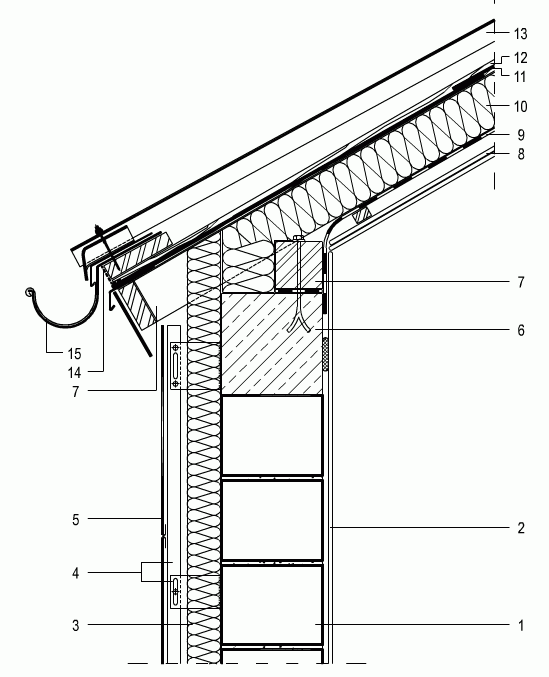

Osnovni elementi detajla

1. Zunanja nosilna stena iz opečnih votlakov debeline 30,0 cm
2. Suhi notranji omet iz mavčno-kartonskih plošč 10 mm
3. Toplotna izolacija zunanje zidane nosilne stene debeline 100 mm
4. Aluminijasta fasadna podkonstrukcija iz profilov in distančnikov
5. Velikoformatne fasadne plošče iz vlaknastega cementa 625x625x8 mm
6. AB venčni nosilec
7. Lesena strešna konstrukcija - lega in špirovec
8. Notranja obloga ostrešja iz dvoslojnih mavčno-kartonskih plošč, 2x12,5 mm
9. Parna zapora
10. Toplotna izolacija strehe med špirovci debeline 140 mm, brez prezračevalnega sloja
11. Sekundarna kritina iz velikoformatnih ravnih vlaknocementnih plošč 2530x1280x4 mm
12. Strešne in kontra letve
13. Strešna kritina iz valovitih vlaknocementnih plošč 1000x2000 mm, profil 8 (130/30)
14. Prezračevalna rešetka
15. Obešen polkrožen žleb
