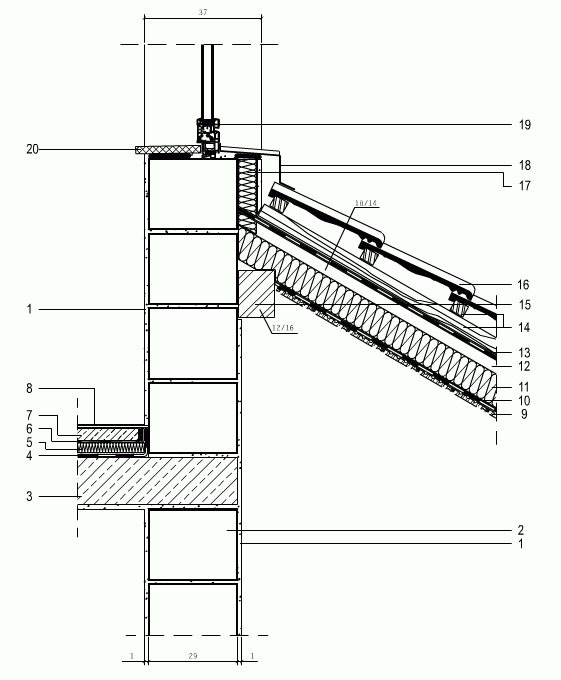

Osnovni elementi detajla

1. Notranji apneno cementni omet, 10 mm
2. Notranja nosilna stena iz opečnih votlakov debeline 30,0 cm
3. Armiranobetonska nosilna stropna plošča debeline 16,0 cm
4. Parna zapora
5. Zvočna in toplotna izolacija pod estrihom iz mineralne volne debeline 35 mm
6. Ločilni sloj in zaščita zvočne izolacije - PE folija
7. Cementni estrih debeline 40 mm
8. Tekstilna talna obloga
9. Notranja obloga ostrešja iz lesenega opaža debeline 14 mm
10. Parna zapora
11. Toplotna izolacija strehe med špirovci iz mineralne volne debeline 100 mm, prezračevalni sloj 40 mm
12. Lesena strešna konstrukcija - špirovec 10x14 cm
13. Paropropustna, vodotesna sekundarna strešna kritina
14. Strešne letve 50x40 mm in kontra letve 50x50 mm
15. Lesena strešna konstrukcija - lega 12x16 cm
16. Strešna kritina iz profiliranih betonskih strešnikov 330x420 mm – klasični strešnik BRAMAC
17. Toplotna izolacija zunanjega parapetnega zidu iz polistirena debeline 60 mm
18. Zunanja okenska polica iz aluminija 2,0 mm, širina 200 mm
19. Okno z okvirjem iz umetne mase z izolacijsko zasteklitvijo 4-16-4, odpiranje na verikalni in horizontalni osi
20. Notranja okenska polica iz umetnega kamna debeline 30 mm, širine 220 mm
