DWG datoteka

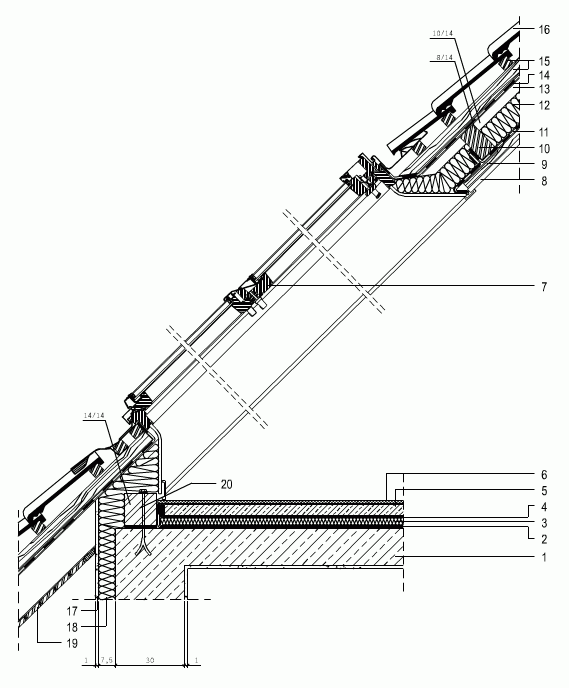

Osnovni elementi detajla

1. Armiranobetonska nosilna stropna plošča debeline 16,0 cm
2. Parna zapora
3. Toplotna izolacija pod estrihom iz polistirena debeline 32 mm
4. Ločilni sloj in zaščita toplotne izolacije - PE folija
5. Anhidritni estrih debeline 50 mm
6. Panelni parket debeline 13 mm
7. Bivalno strešno okno z lesenim okvirjem - dvokrilno 940x2540 mm (odpiranje zgornjega krila do 45° odpiranje spodnjega krila do vertikale), z izolacijsko zasteklitvijo 4-16-4
8. Notranja obloga ostrešja iz panelnih elementov debeline 13 mm
9. Lesena podkonstrukcija notranje obloge ostrešja - letve 50x30 mm
10. Lesena strešna konstrukcija - menjalnik 8x14 cm
11. Parna zapora
12. Toplotna izolacija strehe med špirovci iz mineralne volne debeline 100 mm, prezračevalni sloj 40 mm
13. Lesena strešna konstrukcija - špirovec 10x14 cm
14. Paropropustna, vodotesna sekundarna strešna kritina
15. Strešne letve 50x40 mm in kontra letve 50x50 mm
16. Strešna kritina iz profiliranih betonskih strešnikov 330x420 mm - klasični strešnik BRAMAC
17. Toplotna izolacija zunanjega betonskega zidu iz troslojne kombinirane plošče (polistiren in lesnocementna volna) debeline 75 mm
18. Tankoslojni zunanji silikatni omet debeline 5-10 mm
19. Obloga strešnega napušča z lesenim opažem debeline 18 mm
20. Lesena strešna konstrukcija - lega 14x14 cm
