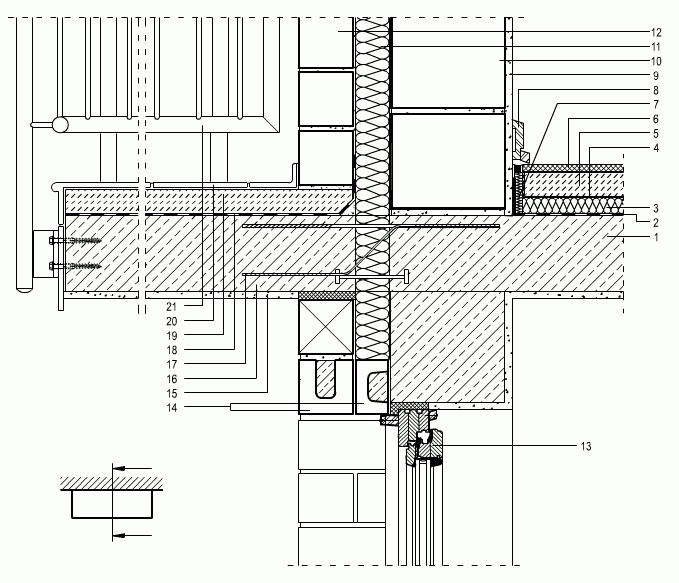

Osnovni elementi detajla

1. Armiranobetonska stropna konstrukcija
2. Parna zapora
3. Zvočna in toplotna izolacija pod estrihom debeline 30 mm
4. Ločilni sloj in zaščita zvočne izolacije - PE folija
5. Cementni estrih
6. Lesena talna obloga - parket
7. Dilatacija med steno in estrihom
8. Zaključna letev talne obloge
9. Notranji omet
10. Zunanja nosilna stena iz opečnih votlakov debeline 24,0 cm
11. Toplotna izolacija zunanje zidane nosilne stene debeline 80 mm
12. Fasadni zid iz silikatnih zidakov debeline 11,5 cm
13. Dvokrilno leseno okno z izolacijsko zasteklitvijo, odpiranje na verikalni in horizontalni osi
14. Tipizirana okenska preklada iz klinker zidakov
15. Tankoslojni zaključni silikatni omet
16. Armiranobetonska balkonska konstrukcija
17. Toplotnoizolativni armirni prehodni element med stropno in balkonsko konstrukcijo
18. Hidroizolacija balkonske konstrukcije
19. Cementni estrih
20. Talna obloga iz glasiranih keramičnih plošč
21. Kovinska balkonska ograja iz okroglih cevi in palic
