DWG datoteka

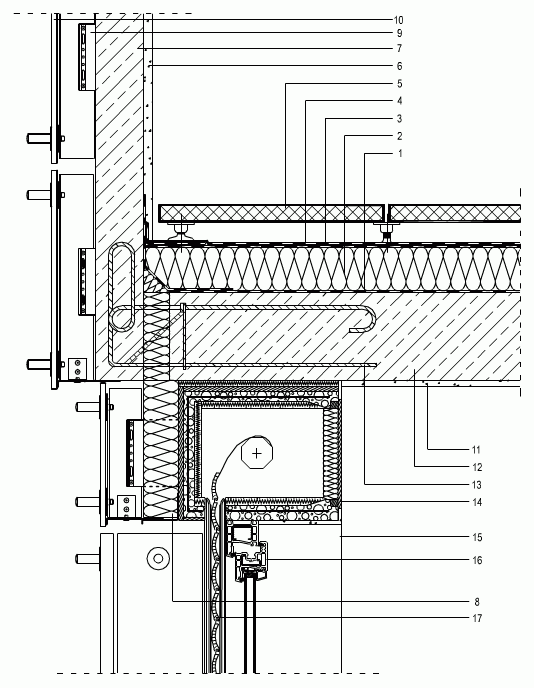

Osnovni elementi detajla

1. Parna zapora
2. Toplotna izolacija ravne strehe debeline 100 mm
3. 1. sloj hidroizolacije
4. 2. sloj hidroizolacije
5. Pohodne plošče iz naravnega kamna na distančnikih
6. Zunanji omet
7. Armiranobetonska parapetna stena
8. Toplotna izolacija zunanje zidane nosilne stene debeline 80 mm
9. Kovinska fasadna podkonstrukcija
10. Maloformatne fasadne plošče (625x625 mm) iz vlaknatega cementa
11. Notranji omet
12. Armiranobetonska stropna konstrukcija
13. Toplotnoizolativni armirni prehodni element med stropno konstrukcijo in parapetnim zidcem
14. Toplotno izolirana roletna omarica iz lahkega betona z opečno oblogo, montažna odprtina zadaj
15. Zunanja nosilna stena iz opečnih votlakov
16. Okno z okvirjem iz umetne mase z izolacijsko zasteklitvijo, odpiranje na verikalni in horizontalni osi
17. Zunanja roleta iz umetne mase, lamele toplotno izolirane
