DWG datoteka

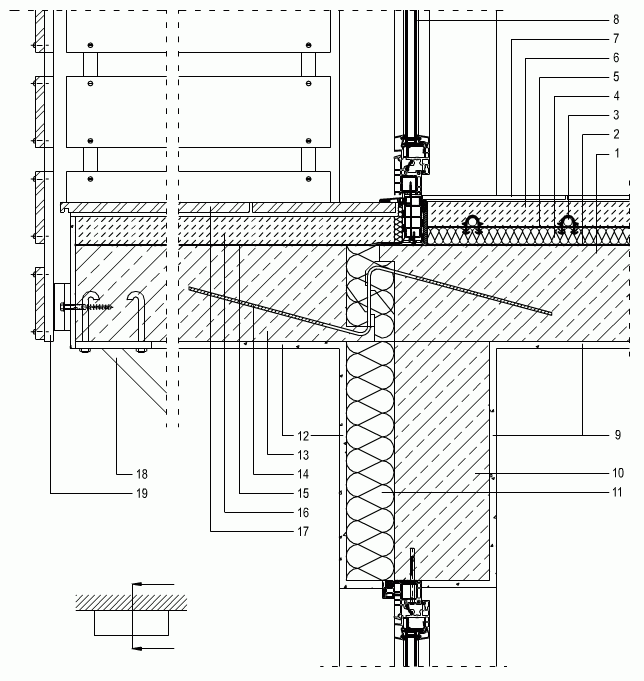

Osnovni elementi detajla

1. Armiranobetonska stropna konstrukcija
2. Parna zapora
3. Sistem talnega ogrevanja
4. Zvočna in toplotna izolacija pod estrihom debeline 35 mm
5. Ločilni sloj in zaščita zvočne izolacije
6. Tekoči estrih
7. Talna obloga iz glasiranih keramičnih plošč
8. Balkonska vrata z okvirjem iz umetne mase in izolacijsko zasteklitvijo, odpiranje na verikalni in horizontalni osi
9. Notranji omet
10. Armiranobetonska preklada
11. Toplotna izolacija zunanje nosilne stene debeline 100 mm
12. Tankoslojni zunanji zaključni apneno-cementni omet
13. Armiranobetonska balkonska konstrukcija
14. Toplotnoizolativni armirni prehodni element med stropno in balkonsko konstrukcijo
15. Hidroizolacija balkonske konstrukcije
16. Zementni estrih
17. Talna obloga iz naravnega kamna
18. Kovinska podpora balkonske konstrukcije
19. Kovinska balkonska ograja iz pravokotnih cevi z lesenim polnilom
